一、电子半导体行业过滤工况特性与痛点

电子半导体制造的工艺流体体系以超纯水为核心，覆盖晶圆清洗、刻蚀、光刻显影、薄膜沉积等多个核心工序，不同制程节点对水质与杂质控制的要求呈现梯度化、极致化特征。根据《电子工业纯水系统设计规范》GB 50685-2011 规定，电子级超纯水电阻率需达到 18.2MΩ・cm（25℃），总有机碳（TOC）≤1μg/L，≥0.1μm 颗粒浓度≤100 个 /mL；先进制程节点要求进一步提升，SEMI F63-24《半导体工艺用超纯水标准》明确，28nm 及以下制程中≥0.05μm 颗粒需≤10 个 /mL，2nm 极致制程中≥0.1μm 颗粒趋近于 0，金属离子单种≤0.01ppb [1][2]。

从过滤工艺角度分析，电子半导体行业流体净化存在三大核心痛点。其一，前置过滤精度不足导致膜元件损伤频发。超纯水制备系统以反渗透（RO）、电去离子（EDI）、超滤（UF）为核心处理单元，微小硬质颗粒会划伤膜表面、堵塞膜孔道，造成产水量衰减与脱盐率下降。中国半导体行业协会 2025 年调研数据显示，国内半导体超纯水系统中，反渗透膜元件的故障诱因里，前置过滤失效导致的颗粒划伤与污堵占比达 42%，膜元件平均使用寿命较设计值缩短 35%，大幅提升生产运维成本 [3]。其二，普通滤芯纳污量小，更换频繁影响生产连续性。普通线绕滤芯或篮式过滤器纳污能力有限，高洁净度要求下需频繁停机更换，单次更换耗时 30 分钟以上，且更换过程易引入二次污染，不符合连续生产与洁净管控要求。其三，材质析出与二次污染风险。普通碳钢或低精度不锈钢罐体易锈蚀析出金属离子，密封件与滤芯的溶出物会污染超纯水，导致 TOC 与金属离子指标超标，影响产品良率。

二、保安过滤器技术原理与结构优势

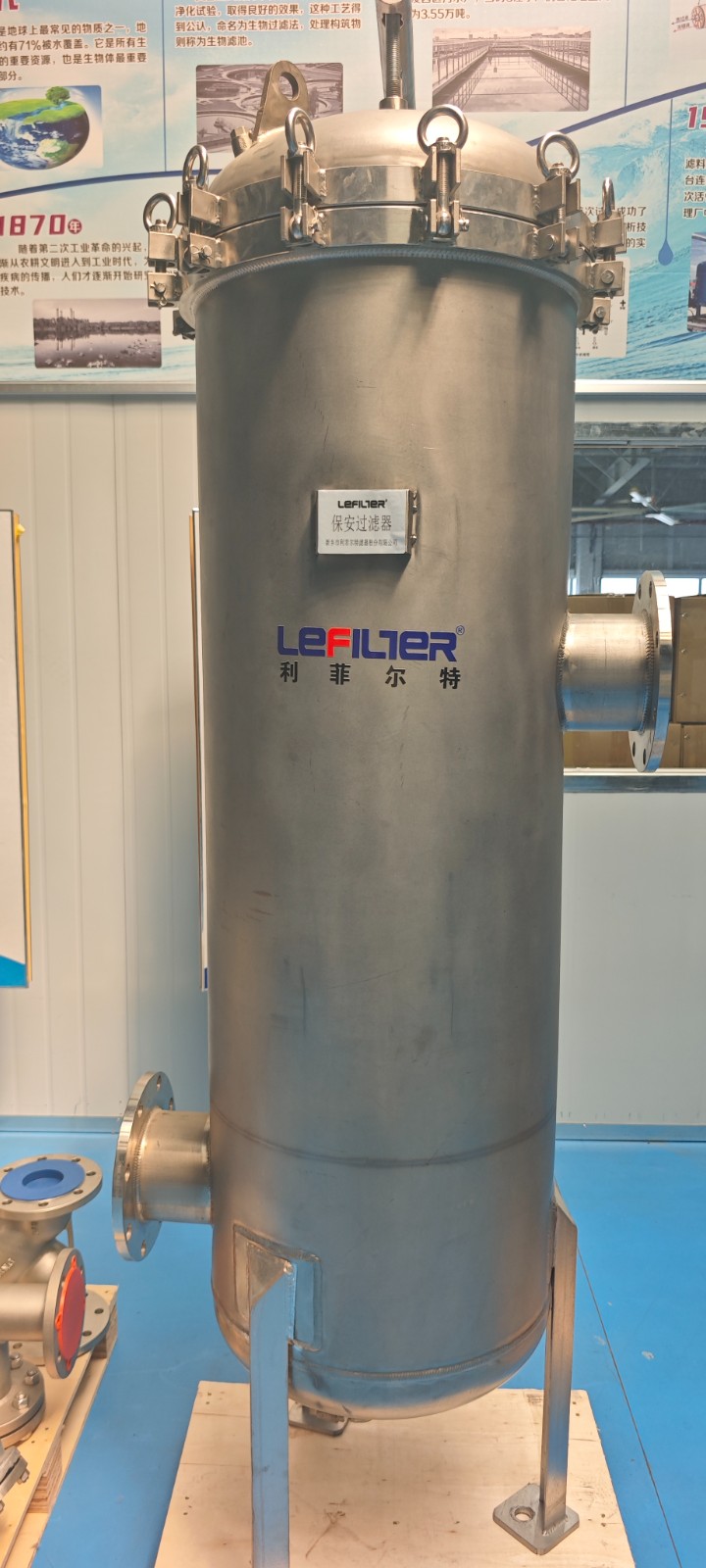

利菲尔特 LB 系列保安过滤器采用立式圆柱形承压结构设计，主要由 304/316L 不锈钢罐体、精密折叠滤芯、快开式封头、压差监测装置及排污组件构成；罐体内壁镜面抛光处理，表面粗糙度 Ra≤0.8μm，无卫生死角与积液盲区，符合电子行业高洁净生产要求。

设备工作原理为：待处理流体在压力作用下由进水口进入过滤器腔体，由滤芯内侧向外侧渗透，固体杂质被截留在滤芯表层与深层孔隙中，洁净流体由出水口流出进入下游系统。设备配备进出口压差监测装置，可实时显示过滤阻力，当压差达到设定阈值时自动提示更换滤芯，保障过滤性能稳定可靠 [4]。

相较于传统过滤设备，该设备具备四大核心技术优势。一是精密过滤精度稳定，可搭载 PP 熔喷、PES、PTFE 等多种精密折叠滤芯，过滤精度覆盖 0.1μm~50μm，孔径分布均匀，颗粒截留效率可达 99.9% 以上，可根据工艺需求灵活选型。二是膜系统保护效果显著，作为反渗透、超滤、EDI 等膜系统的前置最后一道防护，可有效截留硬质颗粒、胶体与悬浮物，避免膜表面划伤与孔道堵塞，大幅延长膜元件使用寿命。三是纳污量大运行成本低，采用大直径深度折叠滤芯，有效过滤面积是普通线绕滤芯的 2~3 倍，纳污能力提升 2 倍以上，可显著延长更换周期。四是洁净安全易维护，全不锈钢材质无介质析出，快开式封头设计配合吊环结构，滤芯更换便捷，单次更换时间≤15 分钟，大幅降低运维强度与污染风险。

三、电子半导体核心工艺场景应用配置

在电子半导体生产流程中，保安过滤器可适配多个关键工艺场景，根据不同介质工况与保护要求定制精度与配置参数。

（一）超纯水制备 RO 前保安过滤

反渗透系统是超纯水制备的核心脱盐单元，保安过滤器布置在多介质过滤、活性炭过滤之后，反渗透高压泵之前，是 RO 膜元件的核心防护屏障。根据 GB 50685-2011 规范要求，反渗透装置前应设置过滤精度不小于 5μm 的保安过滤器，并应选用不锈钢材质 [1]。典型配置为：过滤精度 5μm，304 不锈钢罐体，单台处理量 10m³/h~200m³/h，配套压差变送器，设计压力 1.0MPa。经处理后出水悬浮物≤0.5mg/L，污染指数 SDI≤3，完全满足反渗透膜进水要求，可有效延长膜化学清洗周期 30% 以上。

（二）晶圆清洗终端保安过滤

晶圆清洗是半导体制造中对颗粒控制最严苛的工序，超纯水在输送至清洗机台终端前需设置终端保安过滤，去除输送管道产生的腐蚀颗粒与二次污染物。典型配置为：过滤精度 0.1μm~1μm，316L 不锈钢罐体，内外镜面抛光，采用 PES 或 PTFE 材质滤芯，适配 SEMI F63 标准中对终端颗粒的控制要求 [2]。出水≥0.05μm 颗粒可控制在 10 个 /mL 以内，满足先进制程晶圆清洗的洁净度要求，避免颗粒附着造成的图形缺陷与良率下降。

（三）工艺化学品输送精密过滤

光刻胶、显影液、刻蚀液等工艺化学品的纯度直接影响光刻精度与刻蚀效果，化学品输送管道中需设置保安过滤器，去除聚合物凝胶、不溶物与机械杂质。典型配置为：过滤精度 0.22μm~0.45μm，316L 不锈钢材质，耐有机溶剂腐蚀，采用 PTFE 折叠滤芯，确保化学品兼容性。可有效截留 99.9% 以上的微米级杂质，保障工艺化学品纯度与制程一致性。

四、工程应用案例与问题解决

江苏无锡某 8 英寸晶圆制造企业，配套产能 2 万片 / 月，超纯水系统设计产水量 120m³/h，原采用普通篮式过滤器作为 RO 前预处理，生产中暴露出三大核心问题：一是过滤精度不足，RO 膜元件平均使用寿命仅 2.5 年，较设计值缩短 40%，每年膜更换成本超 120 万元；二是滤芯堵塞频繁，平均每 25 天更换一次，每次更换需停机 30 分钟以上，影响产水稳定性；三是普通罐体锈蚀析出铁离子，导致产水金属离子指标波动，晶圆清洗后颗粒缺陷率达 0.32%。

2025 年该企业引入利菲尔特 LB 系列保安过滤器共 8 台，分别用于 RO 前保安过滤与清洗终端保安过滤。针对不同工况定制差异化配置：RO 前采用 5μm 精度 PP 熔喷折叠滤芯，304 不锈钢罐体；终端清洗点采用 0.45μm 精度 PES 滤芯，316L 不锈钢罐体，内外镜面抛光。所有设备均配套压差变送器与报警装置，实时监控堵塞状态 [4]。

改造运行 6 个月后，各项指标均达到预期：RO 进水 SDI 值稳定在 2~3，膜元件预计使用寿命延长至 4.5 年以上，年节约膜更换成本约 65 万元；滤芯更换周期延长至每 3 个月一次，单次更换时间缩短至 12 分钟以内，产水系统稳定性显著提升；产水铁离子浓度稳定低于 0.05ppb，晶圆清洗后颗粒缺陷率降至 0.08%，产品良率提升明显。

针对运行初期春夏季原水藻类增多、滤芯压差上升过快的问题，利菲尔特技术团队给出优化方案：采用两级过滤串联配置，前端 10μm 预滤去除大部分絮体与藻类，后端 5μm 精密过滤保障 RO 进水精度；同时将压差报警阈值从 0.07MPa 调整为 0.06MPa，提前预警更换避免压实堵塞。优化后，单批次滤芯运行时间延长 55%，压差上升速率减缓 48%，设备运行稳定性显著提升。

五、应用效益与运维优化建议

保安过滤器在电子半导体行业的应用，可从四个维度为企业创造综合效益。设备保护效益方面，有效截留微米级硬质颗粒，反渗透膜元件使用寿命可延长 30%~50%，减少故障停机与维修成本。品质保障效益方面，稳定控制流体杂质含量，提升晶圆良率与产品批次一致性，满足高精度制程要求。运维成本效益方面，大纳污量滤芯延长更换周期，快开结构减少更换时间，年综合运维成本可降低 30%~40%。安全合规效益方面，全不锈钢洁净设计无二次污染，符合 SEMI 标准与国内电子工业规范，便于质量管理体系认证。

为保障设备长期稳定运行，需遵循四点优化原则。第一，选型匹配：根据介质腐蚀性、杂质含量与保护要求，选择适配的滤芯精度与罐体材质，腐蚀性化学品与终端纯水优先选用 316L 不锈钢与 PTFE/PES 滤芯。第二，定期监测：常规精密滤芯压差达到 0.05MPa~0.07MPa 时及时更换，避免滤芯破损杂质穿透；定期校准压差传感器，确保监测准确。第三，规范更换：滤芯更换时彻底清洁罐体内壁，检查密封件完整性，更换后进行排气试压与水质验证。第四，长期停运：停运前排空内部介质，用洁净水冲洗滤芯与罐体，防止杂质干结堵塞孔隙。

FAQ

1. 保安过滤器在电子半导体行业的过滤精度范围是多少？ 答：根据工艺需求与滤芯类型不同，过滤精度可在 0.1μm~50μm 范围内定制。反渗透前保安过滤通常选用 5μm 精度，晶圆清洗终端过滤通常选用 0.1μm~1μm 精度，工艺化学品过滤选用 0.22μm~0.45μm 精度，可根据实际水质与制程要求灵活调整。

2. 保安过滤器的滤芯更换周期是多久？ 答：滤芯更换周期取决于介质杂质含量与过滤精度。常规超纯水 RO 前 5μm 滤芯更换周期为 3~6 个月，终端精密过滤 0.45μm 滤芯更换周期为 1~2 个月；设备配备压差监测装置，当压差达到设定阈值时即可更换，无需固定周期。

3. 设备材质是否满足电子行业高洁净要求？ 答：设备接触物料部分采用 304 或 316L 医用级不锈钢材质，内壁镜面抛光处理，表面粗糙度 Ra≤0.8μm，无卫生死角与金属析出，符合电子级洁净要求，可适配晶圆制造、先进封装等高洁净生产场景。

4. 保安过滤器为什么能保护反渗透膜元件？ 答：保安过滤器安装在反渗透高压泵之前，是进入膜元件前的最后一道过滤装置，可精准截留水中的硬质颗粒、悬浮物与胶体杂质，避免这些杂质划伤膜表面、堵塞膜孔道，从而大幅延长膜元件使用寿命，减少化学清洗与更换成本。

5. 现有超纯水系统改造安装是否需要停产？ 答：设备采用标准法兰连接，可直接对接现有工艺管道；安装时可通过旁路阀门切换，实现不停产安装与更换，单台设备安装周期仅需 1~2 天，对正常生产影响极小。

参考文献

[1] 中华人民共和国工业和信息化部. GB 50685-2011 电子工业纯水系统设计规范 [S]. 北京：中国计划出版社，2011.

[2] SEMI 国际半导体设备与材料协会. SEMI F63-24 半导体工艺用超纯水标准 [S]. 美国: SEMI, 2024.

[3] 中国半导体行业协会. 2025 年中国半导体超纯水系统运行现状调研报告 [R]. 北京：中国半导体行业协会，2025.

[4] 新乡市利菲尔特滤器股份有限公司. LB 系列保安过滤器产品技术手册 [EB/OL]. https://www.lefilter.com, 2026.
